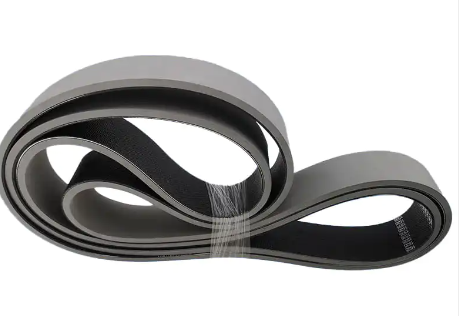

في مجال تصنيع آلات النجارة الحديثة ، يؤثر أداء نظام النقل بشكل مباشر على كفاءة الإنتاج وجودة المنتج. بفضل خصائصه الفريدة "انخفاض الاستطالة مقاومة الشد" ، الحزام المسطح المطاطي الحلقي أصبح عنصرًا رئيسيًا لتحسين أداء آلات النجارة.
متطلبات أنظمة النقل لآلات النجارة
عادة ما تعمل آلات النجارة (مثل آلات النشر ، والزارع ، والعلان ، وما إلى ذلك) في ظل ظروف قاسية للغاية:
العملية عالية السرعة: تصل سرعة المغزل عمومًا إلى 2000-5000 دورة في الدقيقة
تأثير الحمل الثقيل: يتغير الحمل غير المنتظم عند قطع الخشب
العملية المستمرة: العمل من 8 إلى 12 ساعة في اليوم دون انقطاع
بيئة قاسية: الكثير من رقائق الخشب والغبار ، والتغيرات في درجة الحرارة والرطوبة
أحزمة الإرسال التقليدية (مثل الأحزمة الثلاثي) عرضة للاستطالة والتشوه ، والانزلاق ، والكسر في ظل ظروف العمل هذه ، مما يؤدي إلى انخفاض دقة المعالجة ، وزيادة استهلاك الطاقة والصيانة المتكررة. ظهور الحزام المسطح المطاطي الحلقي يحل نقاط الألم هذه تمامًا.
أربع مزايا تقنية أساسية للحزام المسطح المطاط الحلقي
- استطالة منخفضة الانخفاض (استطالة ديناميكية <1 ٪)
اعتماد تصميم هيكل مركب من ثلاث طبقات:
الطبقة الأساسية: يتم ترتيب أسلاك البوليستر عالية المعامل في الترتيب المتبادل 45 درجة لتوفير الاستقرار الشعاعي
طبقة انتقالية: نيوبرين مصنوع خصيصًا لتعزيز الترابط بين الطبقات البينية
السطح: مطاط NR مقاوم للارتداء ، سطح مع نسيج مضاد للانزلاق
يضمن هذا الهيكل التحكم في الاستطالة في حدود 1 ٪ تحت الحمل المستمر ، وهو أفضل بكثير من استطالة 3-5 ٪ في أحزمة الإرسال التقليدية. أظهرت بيانات اختبار علامة تجارية معينة أنه بعد 1000 ساعة من التشغيل المستمر ، تغير طولها بمقدار 0.8 مم/م فقط.
- قوة شد عالية للغاية (تصل إلى 300N/مم مربع)
تحقيق من خلال الابتكارات التكنولوجية التالية:
اختيار المواد: ألياف البوليستر ذات القوة العالية (مثل HMLS)
عملية التصنيع: تحكم بدقة في درجة حرارة الفلكنة (150 ± 2 ℃) والوقت
التحسين الهيكلي: تصميم تعزيز الطبقة متعددة الطبقات ، أكثر توزيع الإجهاد
تُظهر الاختبارات الفعلية أن الحزام المسطح العريض الذي يبلغ طوله 20 مم يمكنه تحمل قوة الشد البالغة 6000 ن ، وهو ما يعادل تعليق 300 كجم من الأشياء الثقيلة دون تشوه وكسر.
الابتكارات الرئيسية:
بنية حلقة سلسة: يلغي مصادر الاهتزاز في المفاصل
تقنية التوازن الديناميكي: بعد 2000 دورة في الدقيقة اختبار التوازن الديناميكي قبل مغادرة المصنع
تصميم الزاوية الدقيق: قم بزيادة منطقة التلامس مع البكرة بنسبة 30 ٪
وفقًا للبيانات الفعلية من مصنع آلات النجارة ، بعد استبدال الحزام المسطح الحلقي ، انخفضت القفزة الشعاعية للمغزل من 0.1 ملم إلى 0.02 مم ، وتم تحسين خشونة السطح في الشغل بنسبة 20 ٪.
من خلال الحماية الثلاثية:
طبقة مقاومة للارتداء: تتم إضافة جزيئات كربيد السيليكون على السطح ، ويتم زيادة مقاومة التآكل بمقدار 5 مرات
مكافحة الشيخوخة: تحتوي صيغة المطاط على مضادات الأكسدة وامتصاص الأشعة فوق البنفسجية
وصمة عار مضادة للزيت: معالجة سطحية خاصة لمنع الغراء النجوي من الالتصاق
تبين الحالات الفعلية أنه في ظل نفس ظروف العمل ، يمكن أن تصل عمر خدمة الحزام المسطح الحلقي إلى 3-5 أضعاف حزام المثلث التقليدي.
دليل الاختيار والصيانة
النقاط الرئيسية للاختيار:
مطابقة الطاقة: عرض النطاق الترددي 25 ملم لكل 10 كيلو وات من الطاقة
معامل السرعة: السرعة الخطية> 25 مترًا/ثانية تحتاج إلى اختيار النوع المقوى
التكيف البيئي: اختر صيغة مضادة للعقود في البيئات الرطبة
مواصفات التثبيت:
التحكم في التوتر: استخدم مقياس توتر خاص للتكيف مع استطالة 2-3 ٪
دقة توسيط: أداة توسيط الليزر تضمن الانحراف <0.1 مم/م
برنامج التشغيل: قم بتشغيل لمدة 4 ساعات دون تحميل ثم التحميل
اقتراحات الصيانة:
تحقق من البلى كل شهر (عمق <1mm)
تنظيف فتحات البكرة كل ربع
تجنب الاتصال بالمذيبات العضوية
